Le câblage Ethernet RJ45 constitue l’épine dorsale des réseaux informatiques modernes, jouant un rôle crucial dans la transmission de données à haut débit. Cette technologie, omniprésente dans nos environnements professionnels et domestiques, permet de connecter efficacement ordinateurs, serveurs, switches et autres équipements réseau. Avec l’évolution constante des besoins en bande passante et l’émergence de nouvelles applications gourmandes en données, la compréhension approfondie des spécifications techniques, des performances et des bonnes pratiques d’installation devient essentielle pour les professionnels IT et les intégrateurs réseau.
Normes et spécifications techniques du câblage RJ45 ethernet
Standards TIA/EIA-568 et ISO/IEC 11801 pour l’infrastructure réseau
Les normes TIA/EIA-568 et ISO/IEC 11801 définissent les bases fondamentales du câblage structuré moderne. La norme TIA/EIA-568, développée par la Telecommunications Industry Association, établit les exigences de performance pour les systèmes de câblage des télécommunications dans les bâtiments commerciaux. Cette spécification couvre non seulement les aspects physiques du câblage, mais également les méthodes de test et de certification.
Le standard ISO/IEC 11801, reconnu internationalement, complète ces exigences en définissant des classes de liens et des catégories de composants. Cette norme classifie les performances selon différentes classes : Classe D pour les applications jusqu’à 100 MHz, Classe E pour 250 MHz, et Classe EA pour 500 MHz. Ces classifications permettent aux professionnels de dimensionner précisément leur infrastructure selon les besoins applicatifs.
L’harmonisation entre ces deux référentiels garantit l’interopérabilité des composants et la cohérence des installations à l’échelle mondiale. Les fabricants de câbles et connecteurs s’appuient sur ces normes pour développer des produits certifiés, assurant ainsi des performances prévisibles et une compatibilité optimale entre équipements de différents constructeurs.
Catégories de câbles : cat5e, cat6, Cat6A et cat8 performances comparées
La progression des catégories de câbles reflète l’évolution technologique des réseaux Ethernet. La Catégorie 5e représente aujourd’hui le minimum recommandé pour les nouvelles installations, supportant des fréquences jusqu’à 100 MHz et des débits de 1 Gbps sur 100 mètres. Cette catégorie offre un excellent rapport qualité-prix pour les applications standard de bureautique.
| Catégorie | Fréquence max | Débit max | Distance max | Applications typiques |
|---|---|---|---|---|
| Cat5e | 100 MHz | 1 Gbps | 100 m | Bureautique, VoIP |
| Cat6 | 250 MHz | 10 Gbps | 55 m | Serveurs, backbone |
| Cat6A | 500 MHz | 10 Gbps | 100 m | Data centers, PoE++ |
| Cat8 | 2000 MHz | 40 Gbps | 30 m | Centres de données |
La Catégorie 6A constitue actuellement le choix optimal pour les installations d’entreprise modernes. Elle garantit des performances 10 Gigabit Ethernet sur la distance standard de 100 mètres tout en supportant les applications Power over Ethernet les plus exigeantes. Son blindage amélioré réduit significativement la diaphonie, particulièrement critique dans les environnements à forte densité de câbles.
Schémas de câblage T568A versus T568B et applications spécifiques
Les standards de câblage T568A et T568B définissent l’organisation des huit conducteurs dans le connecteur RJ45. Bien que fonctionnellement équivalents, le choix entre ces deux configurations impacte la compatibilité avec certains équipements et la cohérence de l’installation. Le standard T568B domine largement les installations nord-américaines et commerciales, tandis que T568A trouve davantage sa place dans les environnements résidentiels.
La différence principale réside dans l’inversion des paires 2 et 3 : les positions 1-2 et 3-6 échangent leurs couleurs entre les deux standards. Cette permutation n’affecte pas les performances Ethernet modernes, tous les équipements actuels gérant automatiquement ces variations. Cependant, la cohérence du schéma choisi reste cruciale pour la maintenance et le dépannage ultérieur de l’installation.
Pour les câbles croisés, historiquement nécessaires pour connecter directement deux équipements similaires, la technologie Auto-MDI/MDIX moderne a largement automatisé cette fonction. Les switches et cartes réseau actuels détectent automatiquement le type de câble connecté et s’adaptent en conséquence, simplifiant considérablement les déploiements réseau.
Impédance caractéristique 100 ohms et paramètres électriques critiques
L’impédance caractéristique de 100 ohms constitue un paramètre fondamental du câblage Ethernet. Cette valeur, soigneusement calibrée, assure l’adaptation d’impédance entre les différents composants du lien : câbles, connecteurs et équipements actifs. Une désadaptation d’impédance génère des réflexions du signal qui dégradent les performances, particulièrement critiques aux hautes fréquences.
Les paramètres NEXT (Near-End Crosstalk) et FEXT (Far-End Crosstalk) quantifient les interférences entre paires adjacentes. Ces mesures, exprimées en décibels, doivent respecter des seuils stricts selon la catégorie du câble. Un NEXT insuffisant se traduit par des erreurs de transmission et une réduction du débit effectif, phénomène particulièrement visible sur les applications 10 Gigabit Ethernet.
La maîtrise des paramètres électriques comme l’atténuation, la diaphonie et le délai de propagation détermine directement la qualité et la fiabilité des transmissions hautes fréquences dans les réseaux modernes.
Architecture physique et composants du connecteur RJ45
Structure interne du connecteur 8P8C et disposition des contacts

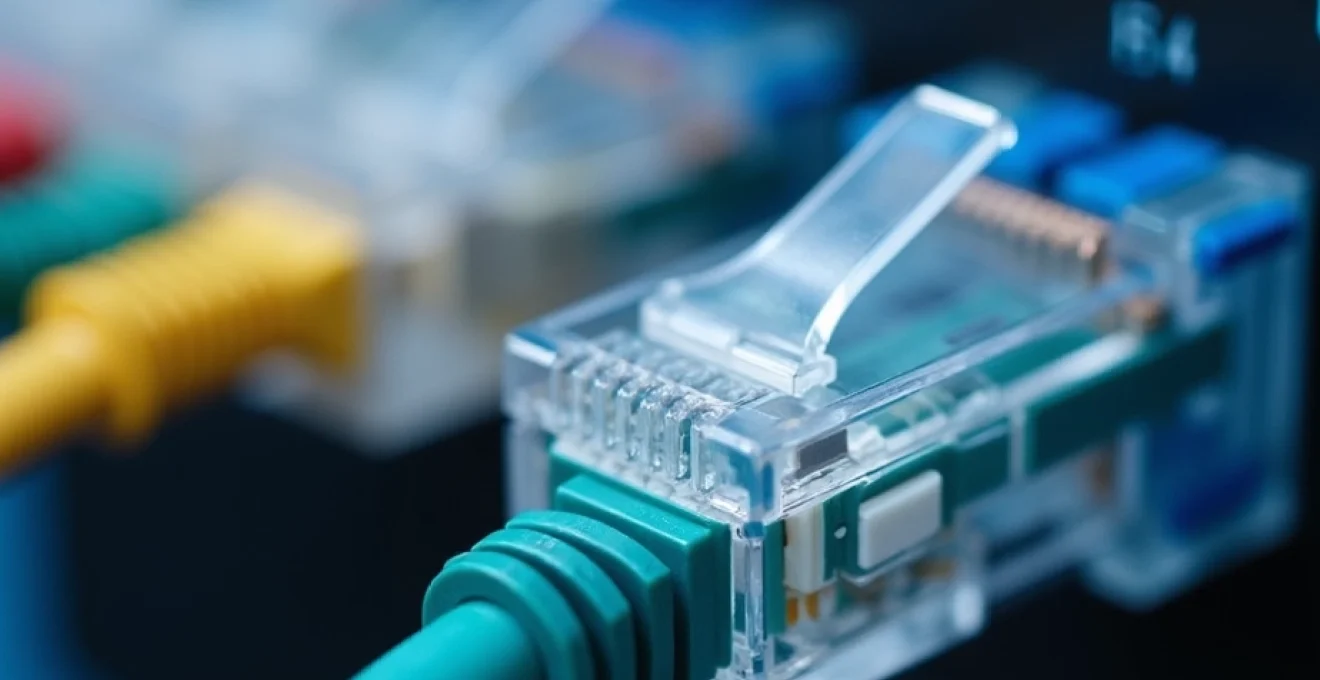

Le connecteur RJ45, techniquement désigné sous l’appellation 8P8C (8 positions, 8 contacts), présente une architecture sophistiquée optimisée pour les hautes fréquences. Ses huit contacts, réalisés en bronze phosphoreux plaqué or, assurent une conductivité optimale et une résistance à la corrosion. La disposition spécifique de ces contacts respecte un espacement de 1,27 mm, dimensionné pour minimiser la diaphonie entre signaux adjacents.
La géométrie interne du connecteur intègre des éléments de compensation diaphonique. Ces structures métalliques microscopiques, positionnées stratégiquement entre les contacts, créent une diaphonie opposée qui annule partiellement les interférences naturelles. Cette ingénierie de précision explique les performances remarquables des connecteurs modernes, capables de supporter des fréquences dépassant 500 MHz pour les versions Cat6A.
L’assemblage du connecteur nécessite un alignement parfait des conducteurs selon le code couleur choisi. Chaque position correspond à une fonction spécifique : les paires 2 et 3 transportent les données Ethernet principales, tandis que les paires 1 et 4 peuvent véhiculer l’alimentation PoE ou servir aux applications 10 Gigabit. Cette polyvalence fait du RJ45 un standard universel pour les télécommunications modernes.
Paires torsadées et blindage STP, UTP, FTP configurations
Les paires torsadées constituent l’élément fondamental du câble Ethernet, leur géométrie hélicoïdale créant un équilibrage naturel qui rejette les interférences électromagnétiques. Chaque paire présente un pas de torsade spécifique, soigneusement calculé pour minimiser la diaphonie avec les paires adjacentes. Cette technique, héritée des technologies téléphoniques, s’avère particulièrement efficace pour les transmissions différentielles utilisées en Ethernet.
Le blindage UTP (Unshielded Twisted Pair) repose uniquement sur l’équilibrage des paires torsadées. Cette solution économique convient parfaitement aux environnements peu perturbés comme les bureaux standard. À l’inverse, le blindage STP (Shielded Twisted Pair) enveloppe chaque paire dans un écran métallique individuel, offrant une protection maximale contre les interférences externes.
- Configuration FTP : écran global en feuille d’aluminium, protection générale efficace
- Configuration SFTP : combinaison écran global et blindage par paire, performances optimales
- Configuration U/FTP : blindage individuel des paires sans écran global, compromis intéressant
Matériaux conducteurs : cuivre OFC versus CCA impact sur les performances
La qualité du conducteur impacte directement les performances électriques du câble. Le cuivre OFC (Oxygen-Free Copper) représente le standard de référence, offrant une pureté supérieure à 99,95% et une conductivité optimale. Ce matériau premium assure des performances stables dans le temps et une résistance excellente à la corrosion, justifiant son utilisation dans les installations critiques.
À l’opposé, les conducteurs CCA (Copper Clad Aluminum) présentent un cœur en aluminium recouvert d’une fine couche de cuivre. Cette construction économique réduit significativement les coûts mais pénalise les performances, particulièrement l’atténuation et la résistance série. L’aluminium, trois fois plus résistif que le cuivre, limite la portée effective et peut compromettre le fonctionnement du Power over Ethernet.
Le choix du matériau conducteur influence non seulement les performances électriques, mais également la durabilité mécanique et la fiabilité à long terme de l’installation réseau.
Connecteurs RJ45 Pass-Through et standard pour installation professionnelle
Les connecteurs Pass-Through révolutionnent l’installation professionnelle en permettant aux conducteurs de traverser intégralement le connecteur avant sertissage. Cette conception facilite considérablement la vérification du câblage et améliore la qualité de connexion. Le sertissage coupe automatiquement l’excédent de conducteur, garantissant une longueur de dénudage parfaitement maîtrisée.
Cette technologie réduit les erreurs de câblage, source fréquente de dysfonctionnements réseau. La possibilité de visualiser l’ensemble des conducteurs avant sertissage élimine les inversions accidentelles et assure le respect du schéma de câblage. Pour les installateurs professionnels, ce gain de fiabilité se traduit par une réduction significative du temps de dépannage et des reprises.
Les connecteurs standard, bien que plus économiques, exigent une dextérité particulière pour maintenir l’ordre des conducteurs pendant l’insertion. Leur utilisation reste pertinente pour les volumes importants où le coût prime sur la facilité d’installation. Le choix entre ces technologies dépend essentiellement du contexte : prototype ou déploiement de masse, technicien confirmé ou installateur occasionnel.
Performances de transmission et bande passante ethernet
Fast ethernet 100BASE-TX et utilisation des paires 1-2 et 3-6
Le standard Fast Ethernet 100BASE-TX exploite uniquement deux des quatre paires disponibles dans le câble Cat5e ou supérieur. Cette utilisation partielle, héritée des contraintes historiques, emploie les paires 1-2 et 3-6 pour la transmission bidirectionnelle simultanée. Chaque paire véhicule un signal différentiel à 125 MHz, modulé selon le codage 4B5B puis scramblé par MLT-3 pour optimiser le spectre fréquentiel.
Cette architecture libère les paires 4-5 et 7-8 pour des applications annexes comme la téléphonie ou l’alimentation PoE de base. Dans les installations VoIP, cette cohabitation permet de distribuer simultanément données et téléphone sur un même câble. Cependant, cette approche atteint ses limites avec les besoins croissants en puissance des équipements modernes, nécessitant l’exploitation de la totalité des conducteurs.
Les performances 100BASE-TX restent largement suffisantes pour de nombreuses applications : postes de travail bureautique, caméras IP standard, ou équipements IoT. Avec une consommation énergétique réduite et une compatibilité universelle, ce standard perdure dans les segments où la simplicité et l’économie prévalent sur les performances pures.
Gigabit ethernet 1000BASE-T exploitation des quatre paires simultanément
Le Gigabit Ethernet marque une rupture architecturale majeure en exploitant simultanément les quatre paires du câble pour la transmission bidirectionnelle. Cette approche parallélise les flux de données, chaque paire véhiculant 250 Mbps dans chaque direction. Le codage PAM-5 (Pulse Amplitude Modulation à 5 niveaux) permet d’augmenter l’efficacité spectrale tout en maintenant la fréquence fondamentale à 62,5 MHz.
Cette utilisation complète des ressources câblées implique des exigences accrues en termes de qualité. Toutes les paires doivent présenter des caractéristiques électriques homogènes : atténuation, diaphonie, et délai de propagation. Un déséquilibre entre paires se traduit immédiatement par une dégradation des performances, voire une impossibilité d’établir la liaison 1000BASE-T.
L’
